【微型光谱仪应用】微型光谱仪在口内扫描仪镜片透反射率检测中的应用

一、背景

       口内扫描仪组装需严格管控温度、压力等参数，传感器和镜片等核心原材料的质量直接决定成像稳定性。若未严格按照标准检测，一旦出现镜片表面不平整或透光率不达标的问题就会导致扫描模型出现局部变形或边缘模糊。这种误差会直接导致修复体边缘密合度下降，可能引发食物嵌塞或继发龋等问题‌对于多单位修复体，累积误差还可能影响咬合关系。‌

二、应用概述

       在口内扫描仪的光学系统中，镜片的透射率和反射率是影响扫描精度和图像质量的关键参数。光纤光谱仪凭借其高精度、模块化和灵活性，为这些镜片的光学性能测量提供了高效解决方案。通过模块化组件（特别是积分球附件）的合理选择和严谨的操作流程，能够有效评估镜片的光学性能质量，从而为提升口内扫描仪的整体成像质量提供可靠保障。

       • 透射率和反射率是表征镜片处理光线能力的基本光学属性。

       • 透射率指光线穿透镜片后的光强与入射光强之比，反映镜片允许光线通过的能力。高透射率对于确保口内扫描仪捕获足够光信号至关重要。

       • 反射率指镜片表面反射的光强与入射光强之比。扫描仪光学系统会包含专门镜片控制特定波长光的反射路径。

       一套典型测量系统主要包括以下模块化组件：

       1. 光纤光谱仪：核心分析单元，需根据口内扫描仪工作波长范围（如可见光到近红外）选择合适探测器（如CCD阵列）的光谱仪。

       2. 宽带光源：如卤钨灯或氘卤钨灯组合光源，提供可见到近红外的连续光谱。

       3. 光纤与采样附件：光纤传导光线。根据测量类型选择附件：

      （1）透射测量：可用样品支架固定镜片，或搭配透射式积分球（尤其适用于高散射或需均匀收集透射光时）。

      （2）反射测量：可用反射探头（适用于镜面反射为主的镜片，但需严格控制距离和角度），或反射式积分球（能均匀收集光信号，有效减少镜面反射干扰，提高测量稳定性和重复性，特别适合测量漫反射或表面有微结构的镜片）。

       4. 标准校准样品：反射率测量需漫反射（如WS-1）或镜面反射（如STAN-SSH）标准白板校准。透射率测量有时需已知透射率的标准片校准。

       5. 测量软件：控制设备、采集数据、计算并显示透反射率曲线。

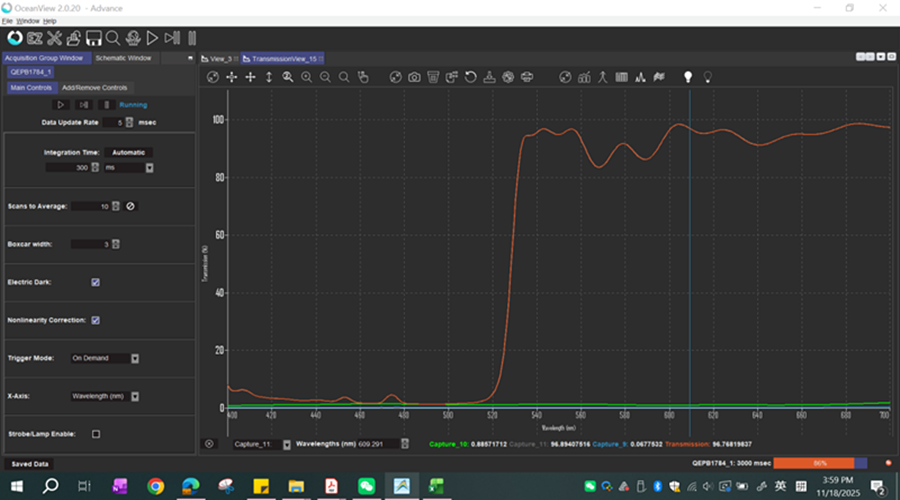

图3：95%透射率测试光谱

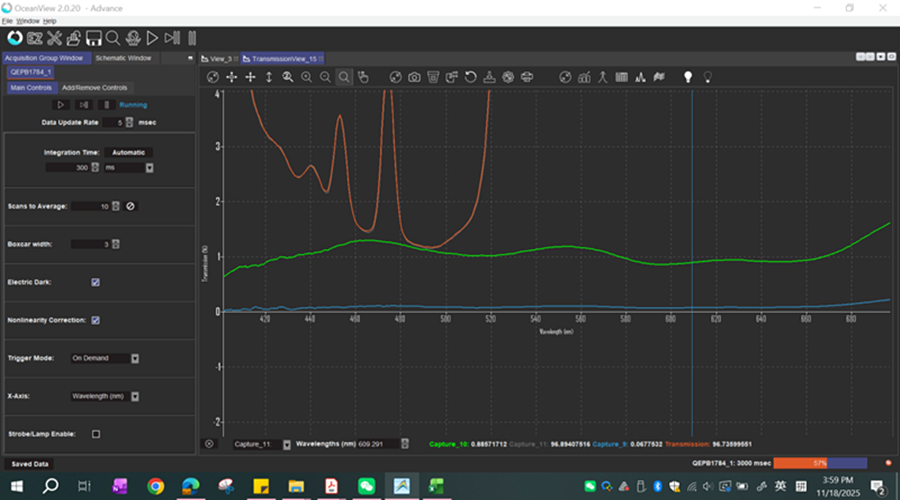

图4：1%透射率测试光谱

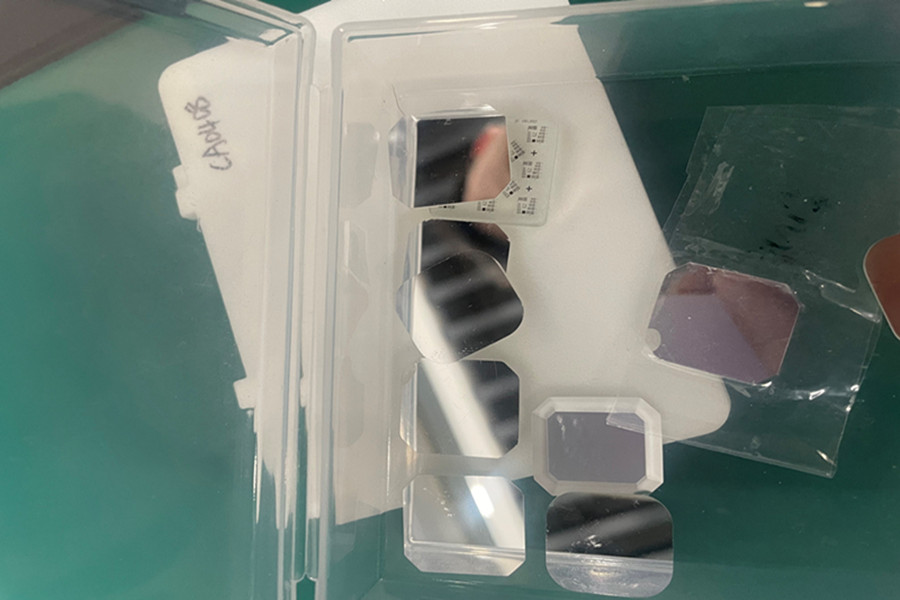

图5：样品1

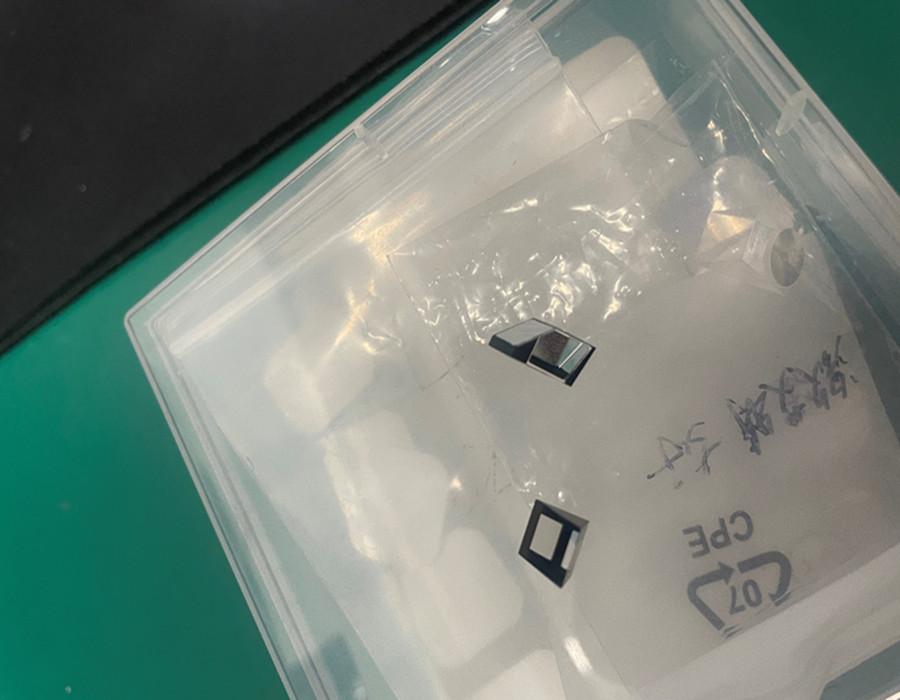

图6：样品2

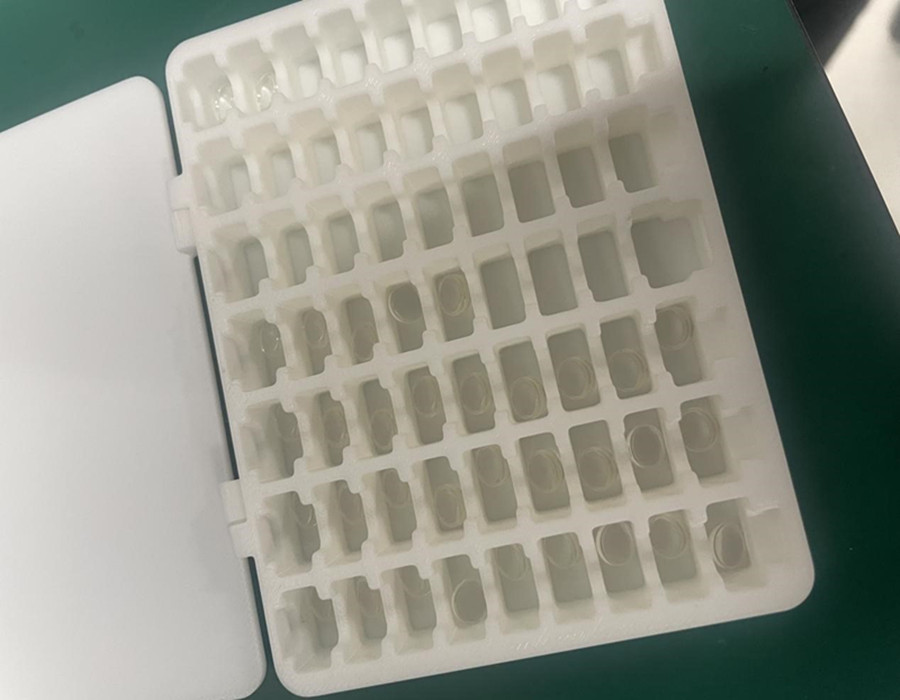

图7：样品3

       实际操作中需注意：

       • 系统校准：测量前严格进行暗背景噪声采集和标准样品校准。

       • 附件选择：根据镜片表面特性（光滑镜面还是漫散射）及测量需求（是否包含镜面反射）选择合适的采样附件（如积分球或特定角度探头）。

       • 环境与控制：保证光源稳定性（适当预热），尽量减小杂散光干扰，确保探头与样品相对位置准确一致。对于透明或弱吸收镜片，注意避免或修正多次反射引入误差。

       • 数据处理：关注光谱仪的信噪比、动态范围等参数对结果精度影响，软件分析时正确设置积分时间和平均次数以优化信噪比。

三、应用与优势

       • 镜片性能质检与优化：制造过程中精确测量光学镜片（如滤光片、分光镜）的透反射光谱曲线，确保其符合设计波长要求。

       • 镀膜评估：扫描仪镜片常镀有增透膜、分光膜等。光纤光谱仪可高精度测量镀膜镜片特定波长下的透反射率，评估增透效果均匀性等。

       • 系统集成与微型化优势：光纤光谱仪体积小、模块化，便于集成到口内扫描仪研发测试平台甚至在线检测系统，其快速测量能力（得益于阵列探测器，无需机械扫描）适合批量镜片检测。

       • 应对测量挑战：口内扫描仪镜片可能小、有曲率或特殊镀膜。光纤探头可灵活定位，积分球附件能处理微小球面镜片或表面略粗糙镜片的光信号均匀收集问题。

四、实验装置

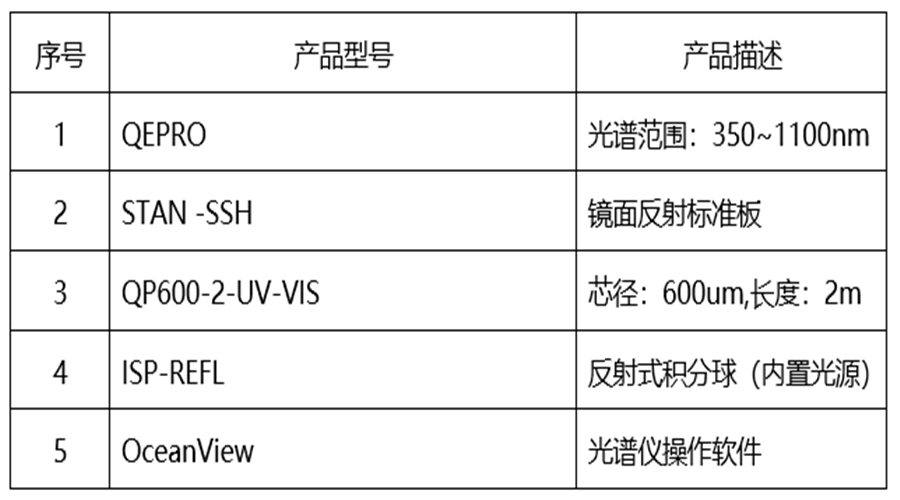

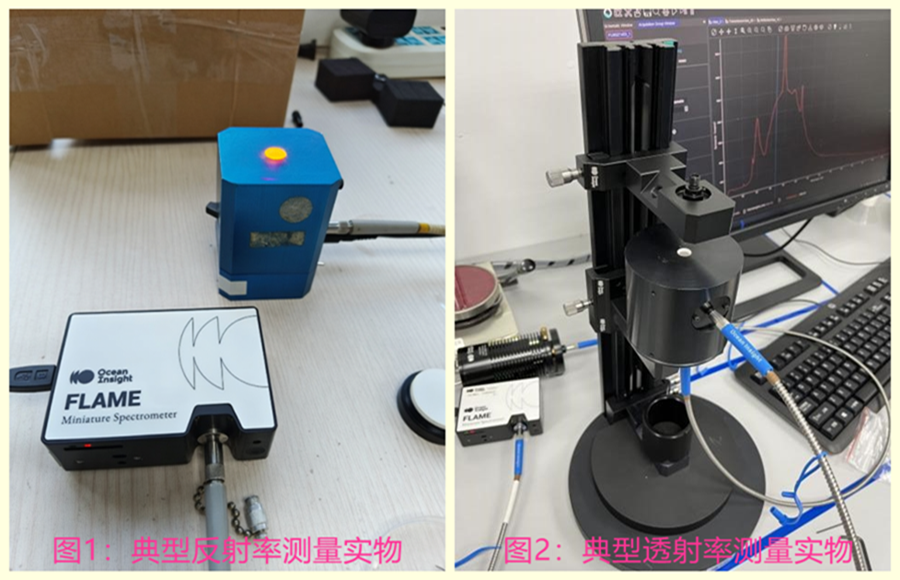

       反射率典型配置如下：

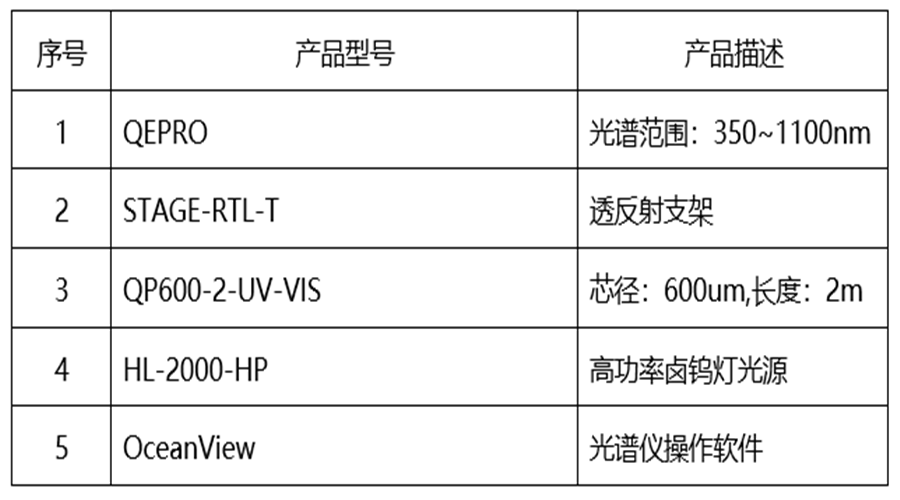

       透射率典型配置如下：

五、结语

        光纤光谱仪通过模块化组件，为口内扫描仪镜片的透反射率测量提供了灵活、精确且高效的解决方案。它不仅服务于镜片生产和质检，更为口内扫描仪整体光学系统性能优化提供了关键数据支撑。
